Dolycon, müşterilerin en iyi ürünü seçmelerine yardımcı olmak için kapsamlı bir destek sistemi sunar. iş ve kişisel ihtiyaçlarınızı önemsiyoruz. bugün iletişime geçin.

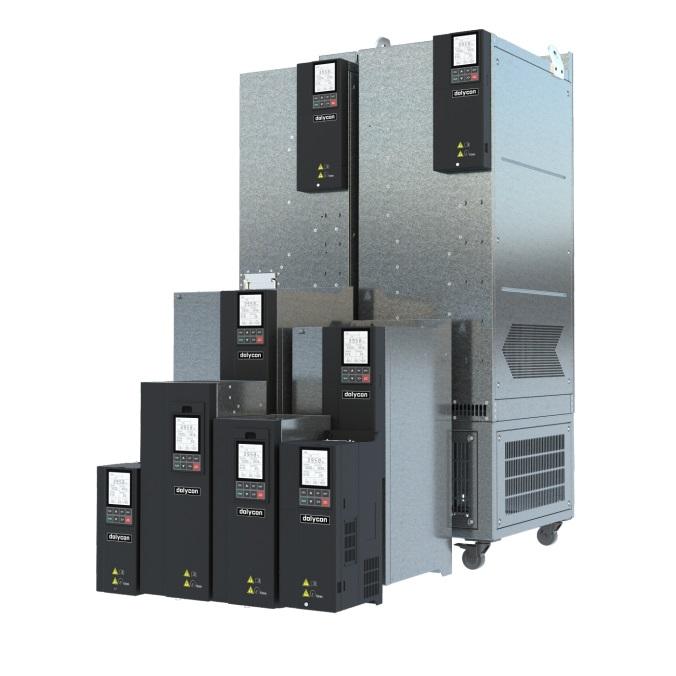

Güneş enerjisi pompa sisteminde uygulanan CT112S Serisi güneş enerjili pompa invertörü, pompa motorlarını çalıştırmak için güneş enerjisi PV dizisinden gelen DC gücünü AC gücüne dönüştürebilir. İnvertör, sistem çalışmasını kontrol eder ve maksimum güç noktası takibini (MPPT) gerçekleştirmek için çıkış frekansını güneş ışığı yoğunluğunun değişimine göre gerçek zamanlı olarak ayarlar.
Ürün Özellikleri:
-Her türlü tek fazlı veya 3 fazlı AC senkron ve asenkron asenkron motora uygulanır.
-TI DSP dijital kontrol tekniği ve IGBT güç entegrasyon modülü tasarımı ile donatılmıştır.
-Dinamik VI.MPPT verimliliği için maksimum güç noktası izleme (MPPT) algoritması %99 olabilir
-Hızlı tepki hızı ve iyi stabilite.
-AC ve DC girişi mevcut, DC ve AC aynı anda veya aynı anda değil.
-Tuş takımı veya GPRS ile uzaktan kumanda, RS485 protokolünü destekler.
-Otomatik uyku ve uyanıklık fonksiyonu:
1)tanktaki yüksek ve düşük su seviyesine göre sırasıyla otomatik uyku ve uyanma.
2)sırasıyla zayıf ve güçlü güneş ışığına göre otomatik uyku ve uyanıklık.
-Tam korumalar: aşırı yük, aşırı akım, aşırı voltaj, düşük voltaj, kısa devre, kuru pompalama vb.
-PV ters bağlantı koruması.
-Tam seri kitap tabanlı tasarım,
-kurulum alanı tasarrufunu en üst düzeye çıkarmak;
-Yüksek çözünürlüklü LCD klavye, kullanıcıların hataları ayıklaması ve arızaları teşhis etmesi için uygun;
-Makinenin tamamı, ürün stabilitesini ve güvenilirliğini sağlamak için üç geçirmez bir tasarıma ve üç dayanıklı boya ile PCB kaplamaya sahiptir.

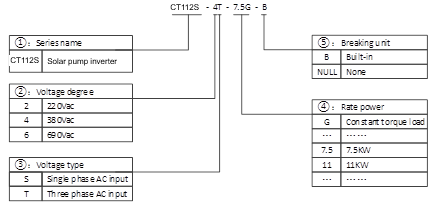

Ürün modeli adı kuralları

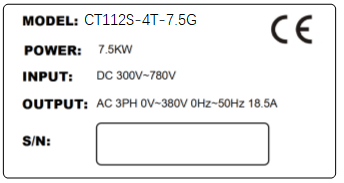

İsim plakası
Ürün özellikleri
|
CT112S Solar Pompa İnvertörü |
||||||||
|
Modeli |
Nominal Güç (KW) |
DC Giriş VOC Gerilimi(V) |
Tavsiye ederim VOC Gerilimi (V) |
MPPT'yi önerin Gerilim (V) |
Maks.DC Giriş Akımı (A) |
Nominal Çıkış Akım(A) |
Nominal çıktı Gerilim(V) |
Çıktı Frekans (Hz) |
|
CT112S-2S-0.7G-B |
0,75 |
300~450 |
388~450 |
320~370 |
8,5 |
5,5 |
1PH 220 |
0-50/60 |
|
CT112S-2S-1.5G-B |
1,5 |
300~450 |
388~450 |
320~370 |
14 |
10 |
1PH 220 |
0-50/60 |
|
CT112S-2S-2.2G-B |
2.2 |
300~450 |
388~450 |
320~370 |
23 |
13,8 |
1PH 220 |
0-50/60 |
|
CT112S-2S-4.0G-B |
4 |
300~450 |
388~450 |
320~370 |
35 |
20 |
1 PH 220 |
0-50/60 |
|
CT112S-2T-0.7G-B |
0,75 |
200~450 |
388~450 |
320~370 |
8,5 |
4,5 |
3PH220 |
0-50/60 |
|
CT112S-2T-1.5G-B |
1,5 |
200~450 |
388~450 |
320~370 |
14 |
7,0 |
3PH220 |
0-50/60 |
|
CT112S-2T-2.2G-B |
2.2 |
200~450 |
388~450 |
320~370 |
23 |
10 |
3PH220 |
0-50/60 |
|
CT112S-2T-4.0G-B |
4 |
200~450 |
388~450 |
320~370 |
35 |
16 |
3PH220 |
0-50/60 |
|
CT112S-2T-5.5G-B |
5,5 |
200~450 |
388~450 |
320~370 |
50 |
20 |
3PH220 |
0-50/60 |
|
0,75 |
300~780 |
670~780 |
540~ 630 |
8,5 |
2,5 |
3PH380 |
0-50/60 |
|
|
CT112S-47-1.5G-B |
1,5 |
300~780 |
670~780 |
540~630 |
8,5 |
3,7 |
3PH380 |
0-50/60 |
|
CT112S-4T-2.2G-B |
2.2 |
300~780 |
670~780 |
540~630 |
14 |
5.3 |
3PH380 |
0-50/60 |
|
CT112S-4T-4.0G-B |
4,0 |
300~780 |
670~780 |
540~630 |
23 |
9,5 |
3PH380 |
0-50/60 |
|
CT112S-4T-5.5G-B |
5,5 |
300~780 |
670~780 |
540~ 630 |
23 |
14,0 |
3PH380 |
0-50/60 |
|
CT112S-4T-7.5G-B |
7,5 |
300~780 |
670~780 |
540~630 |
35 |
18,5 |
3PH380 |
0-50/60 |
|
CT112S-4T-11G-B |
11 |
300~780 |
670~780 |
540~630 |
35 |
25,0 |
3PH380 |
0-50/60 |
|
CT112S-4T-15G-B |
15 |
300~780 |
670~780 |
540~630 |
50 |
32,0 |
3PH380 |
0-50/60 |
|
CT112S-4T-18.5G-B |
18,5 |
300~780 |
670~780 |
540~ 630 |
50 |
38,0 |
3PH380 |
0-50/60 |
|
CT112S-4T-22G-B |
22 |
300~780 |
670~780 |
540~630 |
75 |
45,0 |
3PH380 |
0-50/60 |
|
CT112S-4T-30G-B |
30 |
300~780 |
670~780 |
540~630 |
75 |
60,0 |
3PH380 |
0-50/60 |
|
CT112S-4T-37G-B |
37 |
300~780 |
670~780 |
540~630 |
100 |
75,0 |
3PH380 |
0-50/60 |
|
CT112S-4T-45G |
45 |
300~780 |
670~780 |
540~ 630 |
100 |
92,0 |
3PH380 |
0-50/60 |
|
CT112S-4T-55G |
55 |
300~780 |
670~780 |
540~630 |
150 |
115,0 |
3PH380 |
0-50/60 |
|
CT112S-4T-75G |
75 |
300~780 |
670~780 |
540~630 |
225 |
150,0 |
3PH380 |
0-50/60 |
|
CT112S-4T-90G |
90 |
300~780 |
670~780 |
540~630 |
300 |
180,0 |
3PH380 |
0-50/60 |
|
CT112S-4T-110G |
110 |
300~780 |
670~780 |
540~ 630 |
375 |
215,0 |
3PH380 |
0-50/60 |
|
CT112S-4T-132G |
132 |
300~780 |
670~780 |
540~630 |
450 |
260,0 |
3PH380 |
0-50/60 |
Teknik parametreler
|
Mod |
CT112S-2S-0.4G~4.0G |
CT112S-2T-0.7G~5.5G |
CT112S-4T-0.7G~132G |
||
|
Giriş spesifikasyonu |
PV girişi |
Maksimum Giriş PV Gerilimi |
450VDC |
450VDC |
780VDC |
|
(PV Açık Devre Gerilimi) |
|||||
|
Önerilen MPPT Gerilim Aralığı |
320~370VDC(Vmp) |
320~370VDC(Vmp) |
540~630VDC(Vmp) |
||
|
Önerilen Giriş Çalışma Gerilimi |
388~450VDC (VOC) |
388~450VDC (VOC) |
670~780VDC (VOC) |
||
|
Şebeke veya yedek jeneratör girişi |
Giriş voltajı |
1PH 220V(-15%ï½%30) |
1PH &3PH 220V(-15%ï½%30) |
Üç fazlı 380VAC(-15%ï½%30) |
|
|
Çıktı spesifikasyonu |
Nominal çıkış voltajı |
1PH 220V |
1PH &3PH 220V |
3PH 380VAC |
|
Çıkış frekansı |
0ï½600,00Hzï¼varsayılan: 0ï½60,00Hzï¼ |
0ï½600,00Hzï¼varsayılan: 0ï½60,00Hzï¼ |
0ï½600,00Hzï¼Varsayılan 0ï½60,00Hzï¼ |
||
|
Koruma |
Dahili Koruma:Aydınlatma Koruması, aşırı akım, aşırı voltaj, çıkış faz kaybı, düşük yük, düşük voltaj, kısa devre, aşırı ısınma, su pompasının kuru çalışması vb. |
||||
|
Genel Parametreler |
Uygulama Sitesi |
Doğrudan güneş ışığı yok, toz, aşındırıcı gaz, yanıcı gaz, yağ buharı, buhar, damlama veya tuzluluk vs. yok. |
|||
|
Yükseklik |
0~2000m, 1000m'nin üzerinde azaltılmış kullanım,100m başına, nominal çıkış akımı %1 azalır. |
||||
|
Ortam Sıcaklığı |
-10âï½50â (Ortam Sıcaklığı 40âï½50â olabilir, lütfen düşük kullanıma devam edin.) |
||||
|
Nem |
%5ï½95,yoğuşmasız |
||||
|
Titreşim |
5,9 m/s'den az2ï¼0,6gï¼ |
||||
|
Depolama Sıcaklığı |
-20âï½+70â |
||||
|
Verimlilik |
Nominal Güç Çalıştırması—%93 |
||||
|
Kurulum |
Duvara veya raya montaj |
||||
|
Soğutma |
Zorunlu Havayla Soğutma |
||||

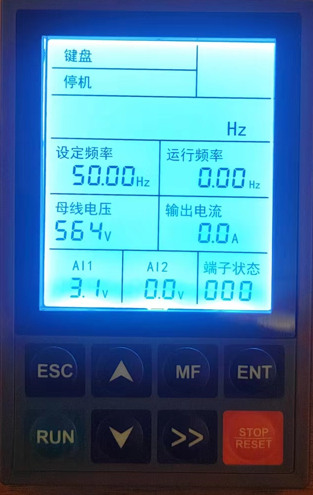

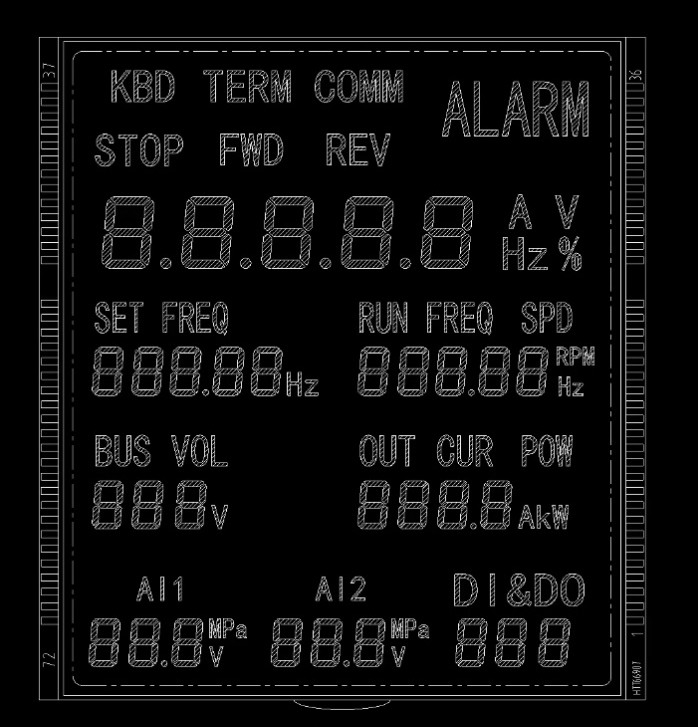

Bölüm kodu LCD ekran açıklaması
Birim ve durum ekranı
|
Sembol |
Ad |
anlam |
||
|
Görüntü alanı |
KBD/TERM /COMM |
--- |
Klavye veya terminal veya iletişim ile kontrol invertörünü göster |
|
|
DUR/İLERİ/GERİ |
--- |
İnvertörün hangi durumda olduğunu göster |
||
|
ALARM |
--- |
Işığın kapalı olması arıza olmadığı anlamına gelir. Arıza kodunu göstermek için ışık yanıyor, lütfen kılavuza bakın |
||
|
FREKANSI AYARLA |
Hz |
Aktüel ayar frekansını gösterir, birimi Hz |
||
|
ÇALIŞMA FREKANSI / SPD |
Hz/RPM |
Çalışma frekansı ve hız göstergesi Kullanıcılar bunlardan birini görüntülemeyi seçer |
||
|
BUS HACMİ |
V |
Mevcut bara gerilimini gösterir, birimi V'dir. |
||
|
OUT CUR / POW |
A/Kw |
Çıkış akımı ve güç ekranı;Kullanıcılar bunlardan birini görüntülemeyi seçer. |
||
|
AI1 |
V/MPa |
AI1 ve AI2 ekranı. Mevcut analog giriş durumudur, kullanıcının seçimine göre görüntülenir, birim V veya MPa'dır.
|
||
AI2 |
V/Mpa |
|||
|
DI&DO |
--- |
Terminal durum ekranı, DI1-DI7 ve HDI giriş durumu sağdaki XX alanı tarafından belirlenir. DI1~DI7 ondalık sistemde görüntülenir. Röle çıkışı 1, röle çıkışı 2 ve DO durum çıkışı soldaki X alanı tarafından görüntülenir, 4 bit tarafından kontrol edilir ve onaltılık ekrana dönüştürülür |
||
Düğmelerin işlevleri
|
Düğme |
Ad |
İşlev |
|
|
Programlama/Çıkış tuşu |
1. seviye menüye girin veya çıkın; 2. seviye menüden 1. seviye menüye dönün; 3. seviye menüden 2. seviye menüye dönün. |
|
|
Çok fonksiyonlu tuş |
Çok işlevli seçime göre çalışır [2] |
|
|
Çalıştır tuşu |
Tuş takımı çalıştırma komutu referans modunda, tuş, invertörün başlatma kontrolünü sağlamak için kullanılır. Parametre kendini tanımlamayı ayarladıktan sonra, parametre kendini tanımlama için invertörü başlatmak amacıyla anahtar kullanılır. |
|
|
Anahtarı girin |
1. seviye menünün fonksiyon grubu onayından sonra 2. seviye menüye girin; 2. seviye menünün fonksiyon grubu onayından sonra 3. seviye menüye girin; 3. seviye menünün fonksiyon parametreleri ayar onayından sonra, 2. seviye menüye dönün; Şifre doğrulama durumunda şifre girişi tamamlanır. |
|
|
Sağa kaydırma tuşu |
1./2. düzey menüdeki fonksiyon grubu düzenleme adımı [1] seçimi; 3. seviye menüdeki fonksiyon parametreleri ayarları düzenleme adımı seçimi; Durdurma parametresi görüntüleme durumu, çalışma parametresi görüntüleme durumu ve arıza görüntüleme durumu, görüntüleme parametreleri seçimi; Şifre doğrulama durumunda bit seçimini düzenleyin. |
|
|
Durdur/Sıfırla tuşu |
Tuş takımı çalıştırma komutu referans modunda, bu tuş invertörün durdurma kontrolü için kullanılır; Diğer çalıştırma komutu referans modlarında anahtar, sürücünün durdurma koruması için kullanılır [3]; Arıza veya durma durumunda bu tuş, arıza alarm bilgisini temizlemek için sıfırlama tuşu olarak kullanılır. |
|
|
YUKARI tuşu |
1./2. düzey menüdeki fonksiyon grubunu kademeli olarak artırın; 3. seviye menüdeki fonksiyon parametreleri ayarlarını kademeli olarak artırın; Ayarlanan frekansı kademeli olarak artırın. |
|
|
AŞAĞI tuşu |
1./2. düzey menüdeki fonksiyon grubunu aşamalı olarak azaltın; 3. seviye menüdeki fonksiyon parametreleri ayarlarını kademeli olarak azaltın; Ayarlanan frekansı kademeli olarak azaltın. |
|
|
Potansiyometre |
Frekansı ayarlayın; Tork'u ayarlayın. |
Not: 1. Sağ kaydırma tuşunu kullanarak düzenleme adımını birler, onlar veya yüzler olacak şekilde seçin.
2. Çoklu işlev seçimi için işlev koduna (F05.04) bakın.
3. Durdurma komutunu gönderdikten sonra, geçerli çalıştırma komutu referansında temizleme komutunu çalıştırmanız gerekir.

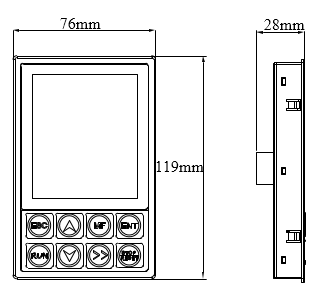

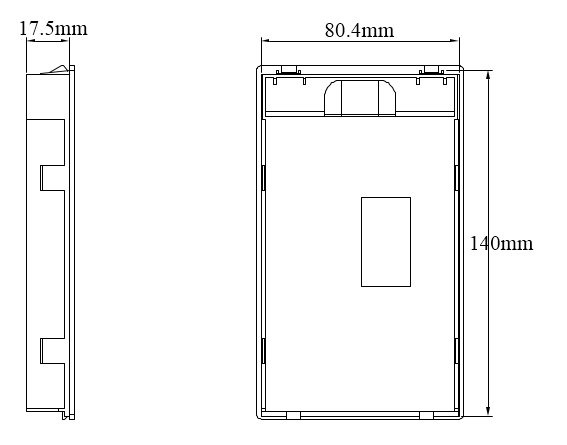

Tuş takımının yapı şeması (birim: mm)
İnvertörün Ana Devre Terminallerinin Talimatları:
|
Terminal |
Açıklama |
|
RaSaT |
3 fazlı AC giriş terminalleri |
|
(+)(-) |
2 fazlı DC girişinin terminalleri |
|
(+)PB |
Harici fren direncinin yedek terminalleri |
|
P1(+) |
Harici DC reaktörünün yedek terminalleri |
|
(-) |
Negatif DC bara terminali |
|
UaVW |
3 fazlı AC çıkış terminalleri |
|
|
Yer terminali |
Kontrol panosu terminali
Kontrol terminali fonksiyon tablosu
|
Kategori |
Terminal adı |
Terminal işlevi |
Teknik özellikler |
|
Anahtar girişi |
+24V |
+24V güç kaynağı |
24V±10%, GND'den dahili izolasyon. maks. yük 200mA |
|
|
PW |
Harici güç giriş terminali (dijital giriş terminalinin güç kaynağı) |
Varsayılan olarak +24V ile kısa devre |
|
|
DI1ï½DI7 |
Giriş terminallerini değiştir 1ï½7 |
Giriş özellikleri: 24V, 5mA |
|
|
HDI |
Yüksek hızlı darbe girişi veya anahtar girişi |
Darbe giriş frekans aralığı: 0ï½50kHz Yüksek seviye voltajı: 24V |
|
|
COM |
+24V güç kaynağı veya harici güç topraklaması |
GND'den dahili izolasyon |
|
Anahtar çıkışı |
YAP |
Açık kollektör çıkışı, ortak CME terminali |
Harici voltaj aralığı: 0ï½24V |
|
|
HDO |
Yüksek hızlı darbe çıkışı veya açık kolektör çıkışı, ortak COM terminali |
Darbe çıkış frekans aralığı: 0ï½50kHz |
|
|
COM |
HDO ortak terminali |
GND'den dahili izolasyon |
|
Analog giriş |
+10V/5V |
Yerel beslemeler +10V veya 5V güç çıkışı |
Çıkış voltajı: X13 aracılığıyla 10V veya 5V mevcuttur, isteğe bağlı Çıkış akımı aralığı: 0ï½50mA (Potansiyometre +10V /5V ile GND arasına bağlanırsa direnç 2kΩ'den az olmamalıdır.) |
|
|
AI1/AI2 |
Analog giriş terminali 1 |
Giriş voltajı ve akımı isteğe bağlıdır Giriş voltajı aralığı: 0ï½10V Giriş akımı aralığı: 0/4ï½20mA |
|
|
GND |
Analog zemin |
COM'dan dahili izolasyon |
|
Analog çıkış |
AO1/AO2 |
Analog çıkış terminali |
Çıkış voltajı ve akımı isteğe bağlıdır Çıkış voltajı aralığı: 0ï½10V Çıkış akımı aralığı: 0/4ï½20mA |
|
|
GND |
Analog zemin |
COM'dan dahili izolasyon |
|
Röle çıkışı |
T1A/TIB/TIC |
Röle çıkışı |
T1A-T1B: normalde kapalı T1A-T1C: normalde açık Kontak kapasitesi: 250VAC/3A, 30VDC/1A |
|
|
T2A/T2B/T2C |
Röle çıkışı |
T2A-T2B: normalde kapalı T2C: normalde açık Kontak kapasitesi: 250VAC/3A, 30VDC/1A |
|
İletişim arayüzü |
485+/485- |
RS485 iletişim arayüzü |
RS485 iletişim arayüzü |

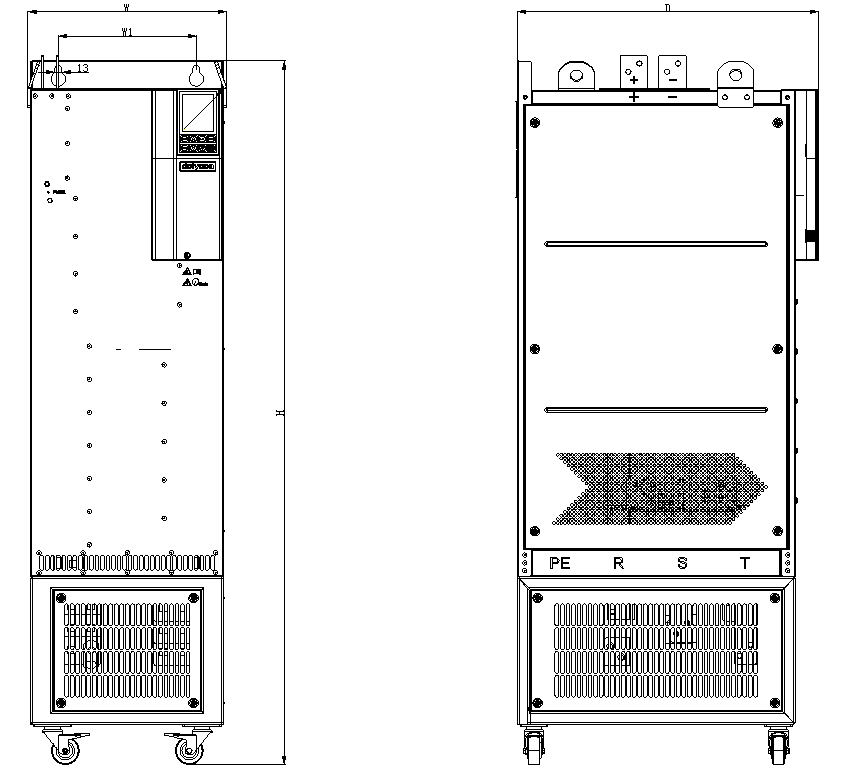

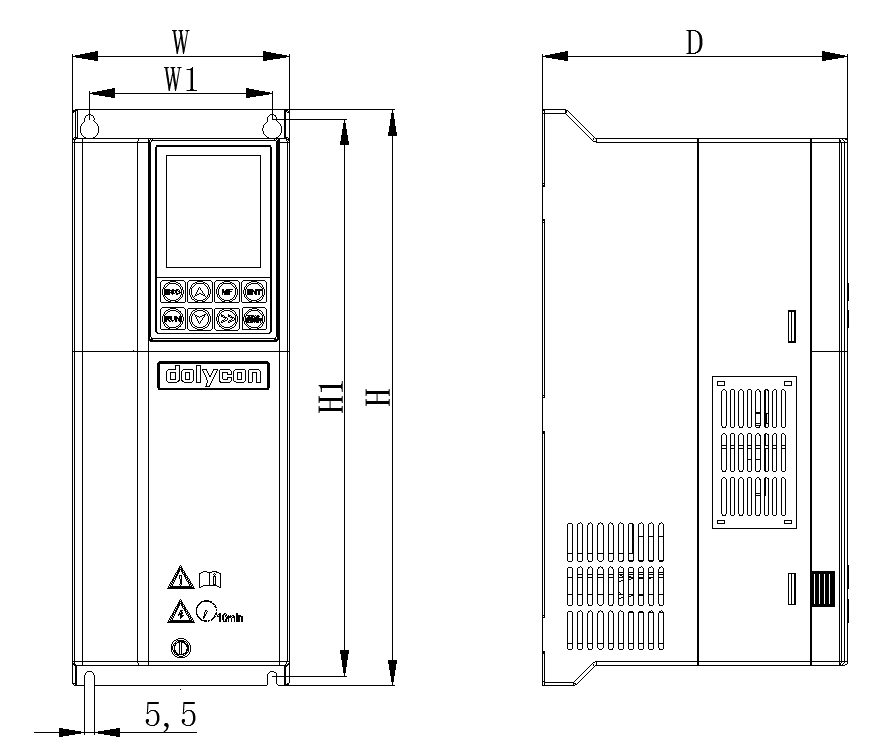

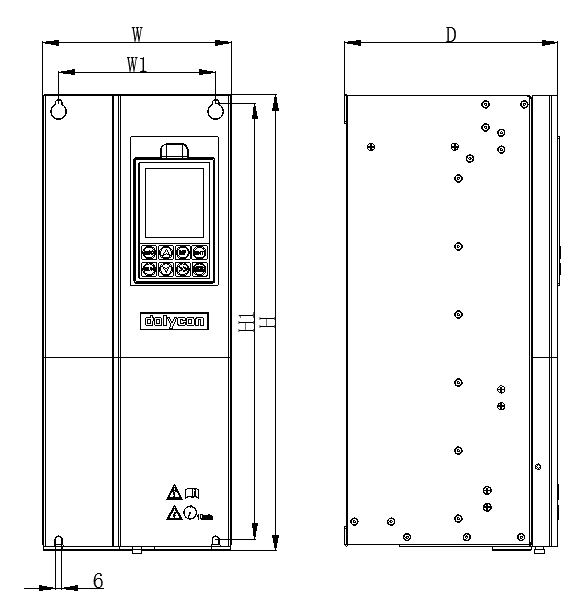

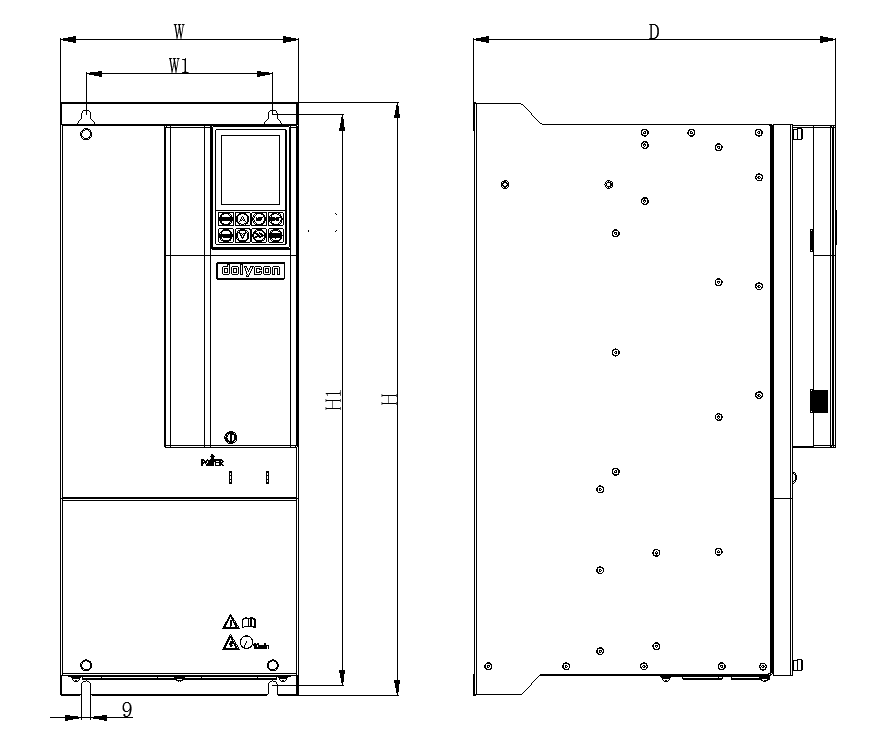

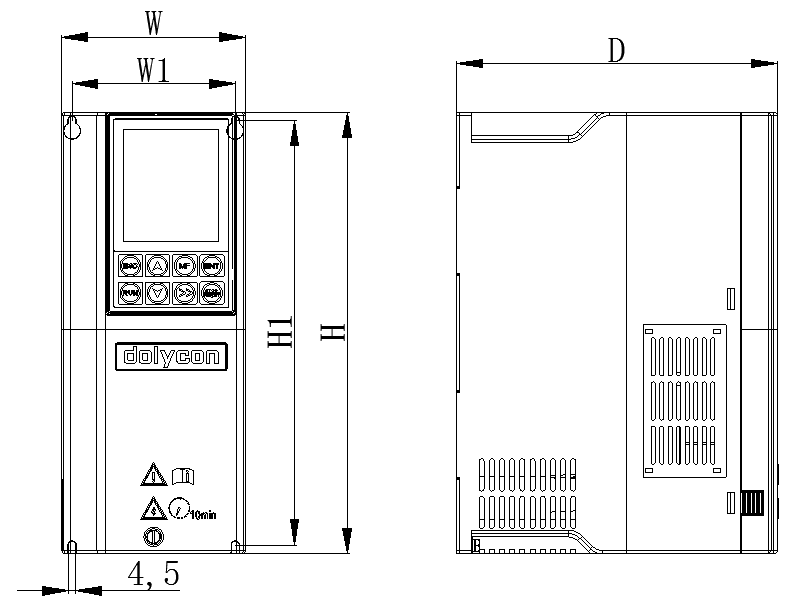

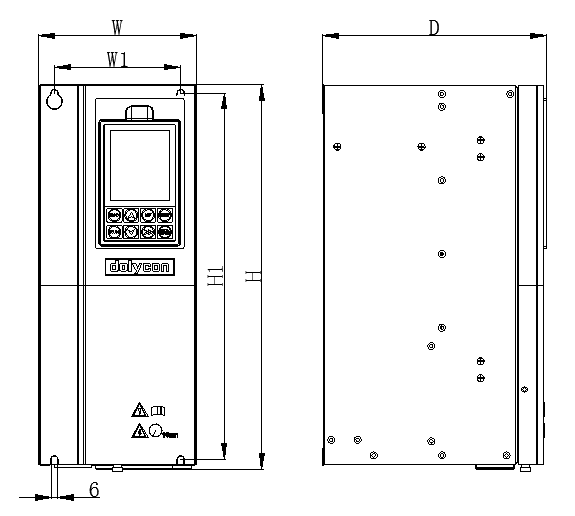

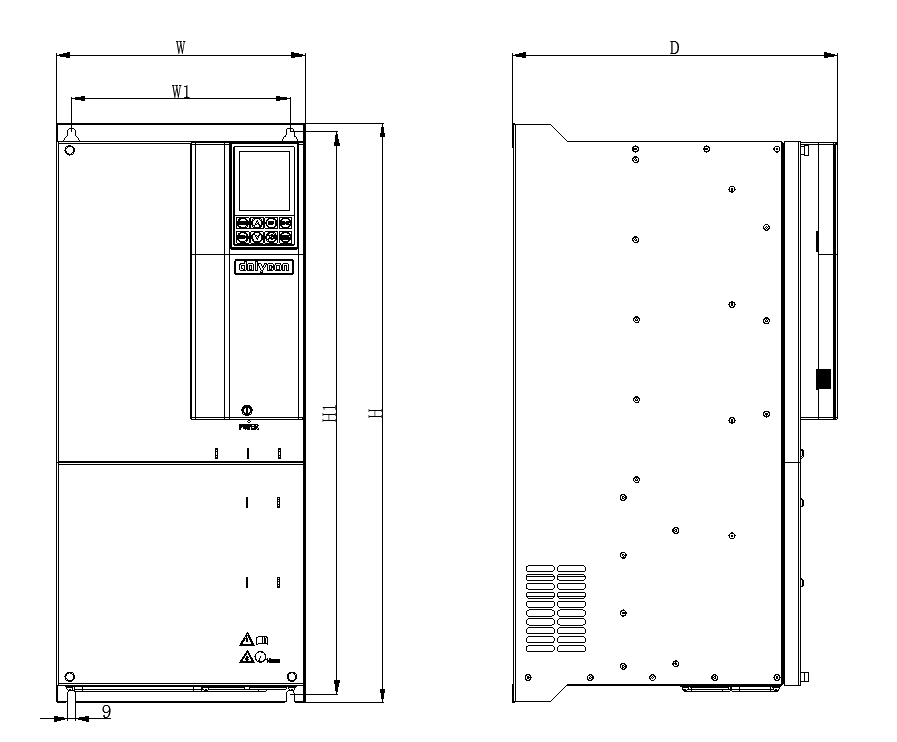

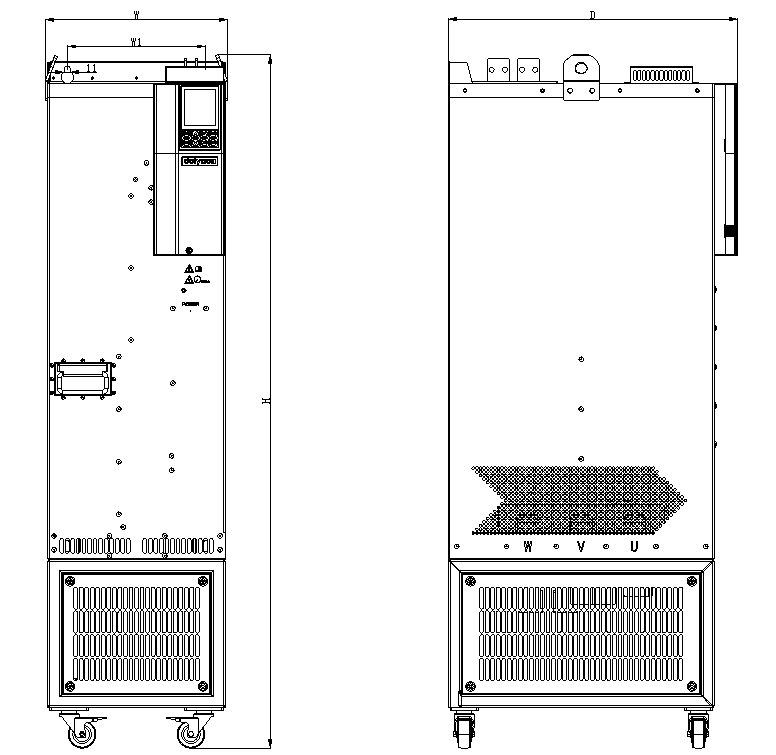

Ürün taslağı ve kurulum boyutu, ağırlığı
a) XI modelleri
CT112S-4T-4.0G-B ~ CT112S-4T-7.5G-B için uygun
b) X2 modelleri
CT112S-4T-11G-B ~ CT112S-4T-15G-B için uygun
c) X3 modelleri
CT112S-4T-18.5G-B ~ CT112S-4T-22G için uygun
d) X4 modelleri
CT112S-4T-30G ~ CT112S-4T-37G için uygun
e) X5 modelleri
CT112S-4T-45G ~ CT112S-4T-110G için uygun
f) X6 modelleri
CT112S-4T-132G ~ CT112S-4T-160G için uygun
g) X7modelleri
CT112S-4T-185G ~ CT112S-4T-280G için uygun
g) X8 modelleri
CT112S-4T-315G ~ CT112S-4T-400G için uygundur
CT112S Yapı, montaj boyutu ve ağırlığı
|
Çevirici modu |
Görünüm ve boyutlar(mm) |
Takma deliği(mm) |
Ağırlık (KG) |
Dolap |
|||||
|
W |
H |
D |
W1 |
W2 |
H1 |
||||
|
CT112S-2S-0.7G-B |
126 |
186 |
155 |
115 |
--- |
175 |
5,0 |
2,0 |
X0 |
|
CT112S-2S-1.5G-B |
|||||||||
|
CT112S-2S-2.2G-B |
|||||||||
|
CT112S-4T-0.7G-B |
|||||||||
|
CT112S-47-1.5G-B | |||||||||
|
CT112S-4T-2.2G-B |
|||||||||
|
CT112S-4T-4.0G-B |
108 |
260 |
188,5 |
96 |
--- |
250 |
4,5 |
3,5 |
X1 |
|
CT112S-4T-5.5G-B |
|||||||||
|
CT112S-4T-7.5G-B |
|||||||||
|
CT112S-4T-11G-B |
128 |
340 |
180,5 |
108 |
--- --- |
329 |
5,5 |
4.2 |
X2 |
|
CT112S-4T-15G-B |
|||||||||
|
CT112S-4T-18.5G-B |
150 |
365,5 |
212,5 |
120 |
--- |
348 |
6 |
8 |
X3 |
|
CT112S-4T-22G-B |
|||||||||
|
CT112S-4T-30G-B |
180 |
436 |
203,5 |
150 |
--- |
417 |
6 |
11,5 |
X4 |
|
CT112S-4T-37G-B |
|||||||||
|
CT112S-4T-45G |
230 |
572,5 |
350 |
180 |
--- |
550,5 |
9 |
35 |
X5 |
|
CT112S-4T-55G |
|||||||||
|
CT112S-4T-75G |
|||||||||
|
CT112S-4T-90G |
|||||||||
|
CT112S-4T-110G |
|||||||||
|
CT112S-4T-132G |
280 |
652,5 |
366 |
246 |
--- |
632,5 |
9 |
45 |
X6 |
|
CT112S-4T-160G |
|||||||||
|
CT112S-4T-185G |
330 |
1252,5 |
522,5 |
250 |
--- |
--- |
11 |
120 |
X7 |
|
CT112S-4T-200G |
|||||||||
|
CT112S-4T-220G |
|||||||||
|
CT112S-4T-250G |
|||||||||
|
CT112S-4T-280G |
|||||||||
|
CT112S-4T-315G |
360 |
1275 |
546,5 |
250 |
--- |
--- |
13 |
130 |
X8 |
|
CT112S-4T-355G |
|||||||||
|
CT112S-4T-400G |
|||||||||
ct112a güneş enerjili su pompası invertörü CT112 solar pompa invertörünü temel alır ve düşük voltajın çalışma taleplerini karşılamak ve güneş pili paneli yapılandırmasını basitleştirmek için otomatik voltaj artırma işleviyle donatılmıştır, sistem maliyetini düşürür.
CT112M mini serisi güneş enerjili pompa invertörü, özellikle AM veya PMSM güneş enerjisi pompa kontrolü için . küçük bir güç çevirici dönüştürücü güneş paneli dc'den ac gücüne ,
CT112 serisi güneş enerjili pompa invertörü solar pompa sisteminde uygulanan DC gücü, pompa motorlarını çalıştırmak için solar PV dizisinden AC gücüne dönüştürebilir. invertör, sistemin çalışmasını kontrol eder ve maksimum güç noktasını gerçekleştirmek için güneş ışığı yoğunluğunun değişimine göre çıkış frekansını gerçek zamanlı olarak ayarlar izleme (MPPT).
CT210 frekans invertörü, döner kesme makinesinin özel kontrol mantığını kendi içine entegre eder ve döner kesmenin, ayrılmaz bir kontrolüne sahiptir, ve bölme., ahşabın döner kesimi için kullanılır, ve şu avantajlara sahiptir: tek tip ve hassas kalınlık, hassas kuyruk ucu kontrolü, vb.
GT86 GPRS, GPRS ağına dayalı bir kablosuz tarih iletim terminalidir, şeffaf tarih kanalı sağlar,, uzaktan kumandanın gerçekleştirilmesini kolaylaştırır, kablosuz ve ağ iletişimi. cihazınızın internete kablosuz olarak bağlanmasını kolaylaştırır. . gt86 geniş bir ağ kapsama alanına sahiptir (cep telefonlarını kullanabileceğiniz her yerde kullanılabilir), esnek ve hızlı ağ oluşturma (kurulum kullanılabilir), düşük işletme maliyeti (akışa göre faturalandırma) vb. bu arada yüksek hassasiyetli bir GPS çipi GT86'ya gömülüdür,, ürünün konum bilgilerini gerçek zamanlı olarak sağlayabilir.
CT100G serisi genel amaçlı frekans invertörü DSP kontrol sistemine dayalıdır, yüksek performanslı açık çevrim vektör kontrol teknolojisine sahiptir, mükemmel performans ve yüksek güvenilirlik sağlar. mükemmel sürücü performansı sağlayan asenkron motorlara, uygulanabilir.
CT100 serisi genel amaçlı vfd DSP kontrol sistemine dayalı, yüksek performanslı açık döngü vektör kontrol teknolojisine, sahiptir ve mükemmel performans ve yüksek güvenilirliğe sahiptir. mükemmel sürücü performansı sağlayan asenkron motorlara, uygulanabilir.
CT112M mini serisi güneş enerjili pompa invertörü, özellikle AM veya PMSM güneş enerjisi pompa kontrolü için . küçük bir güç çevirici dönüştürücü güneş paneli dc'den ac gücüne ,
ipv6 ağı desteklenir
Türkçe
English
فارسی
français
русский
español
português
العربية
ไทย
Tiếng Việt
