CT500 kitap stili genel amaçlı vfd Özellikler:
Yüksek performans vektör kontrol platformu,
yeni motor kontrol algoritması,
destek açık döngü ve kapalı döngü kontrolü;
Destek senkron ve asenkron motorları sürmek için;
â Birden fazla kodlayıcıyı destekler ve
yüksek hassasiyet kapalı döngü kontrolü;
â Birden fazla genişletme kartını destekler,
özelleştirilebilir geliştirme için;
Düşük hız yüksek tork,
harika düşük hızlı kontrol performansı;
â Tam seri kitap tabanlı tasarım,
maksimize etme kurulum alanından tasarruf;
â Yüksek çözünürlüklü LCD klavye,
uygun kullanıcıların hataları ayıklaması ve arızaları teşhis etmesi için;
öğe NO.:
CT500 book style genMakinenin tamamı, ürün stabilitesini ve güvenilirliğini sağlamak için üç korumalı bir tasarıma ve üç dayanıklı boya ile PCB kaplamaya sahiptir. Farklı alanlarda yaygın olarak uygulanır.
![]() |
![]() |
![]() |
Bölüm kodu LCD ekran açıklaması
![]() |
![]() |
![]() |
![]() |

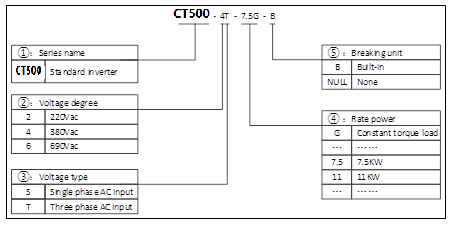

Ürün modeli adı kuralları
Ürün özellikler
İnvertör modu |
Güçï¼KWï¼ |
Giriş akımıï¼Aï¼ |
Çıkış akımıï¼Aï¼ |
Uygulanabilir motor gücüï¼KWï¼ |
Üç fazlı 380V 50/60Hz |
||||
CT500-4T-4.0G-B |
4.0 |
12.0 |
9.5 |
4.0 |
CT500-4T-5.5G-B |
5.5 |
18.5 |
14 |
5.5 |
CT500-4T-7.5G-B |
7.5 |
22.5 |
18.5 |
7.5 |
CT500-4T-11G-B |
11 |
30.0 |
25.0 |
11 |
CT500-4T-15G-B |
15 |
39.0 |
32.0 |
15 |
CT500-4T-18.5G-B |
18.5 |
45.0 |
38.0 |
18.5 |
CT500-4T-22G-B |
22 |
54.0 |
45.0 |
22 |
CT500-4T-30G-B |
30 |
68.0 |
60.0 |
30 |
CT500-4T-37G-B |
37 |
84.0 |
75.0 |
37 |
CT500-4T-45G |
45 |
98.0 |
92.0 |
45 |
CT500-4T-55G |
55 |
123.0 |
115.0 |
55 |
CT500-4T-75G |
75 |
157.0 |
150.0 |
75 |
CT500-4T-90G |
90 |
188.0 |
180.0 |
90 |
CT500-4T-110G |
110 |
221.0 |
215.0 |
110 |
CT500-4T-132G |
132 |
267.0 |
260.0 |
132 |
CT500-4T-160G |
160 |
309.0 |
305.0 |
160 |
CT500-4T-185G |
185 |
344.0 |
340.0 |
185 |
CT500-4T-200G |
200 |
384.0 |
380.0 |
200 |
CT500-4T-220G |
220 |
429.0 |
425.0 |
220 |
CT500-4T-250G |
250 |
484.0 |
480.0 |
250 |
CT500-4T-280G |
280 |
539.0 |
530.0 |
280 |
CT500-4T-315G |
315 |
612.0 |
600.0 |
315 |
CT500-4T-355G |
355 |
665.0 |
650.0 |
355 |
CT500-4T-400G |
400 |
715.0 |
720.0 |
400 |
Notï¼
1. İnverter CT500-4T-160G ve daha düşük güç modellerde dahili frenleme ünitesi bulunabilmektedir. CT500-4T-37G ~ arasında CT500-4T-160G, dahili frenleme ünitesi isteğe bağlıdır. Gücü ve direnişi frenleme direnci gereksinimleri karşılamalıdır, aksi takdirde yaralanma riski vardır ürün hasarı. Inverter CT500-4T-185G ve üzeri güçteki frenleme üniteleri modellerin tümü haricidir ve müşteriler tarafından satın alınması gerekir.
2. Yukarıdaki modeller standart genel modellerdir ve özel modelleri içermez. endüstri uygulamaları. Diğer özelliklere sahip standart dışı modeller olabilir özelleştirilmiş.
Teknik parametreler
Giriş ve çıkış parametreleri | Giriş voltajı | Tek fazlı 220VAC(-15%)-240VAC(+10%) |
Üç fazlı 380VAC(-%15)-440VAC (+%10) | ||
Giriş frekansı | 50±60Hz±5% | |
Çıkış voltajı | 0ï½Nominal giriş voltajı | |
Çıkış frekansı | 0ï½500Hz,birim0.01Hz | |
Aşırı yük kapasitesi | Nominal akımın %150'si: 1 dak; Nominal akımın %180'i: 10 sn; Nominal akımın %200'ü: 1 sn | |
Kontrol parametrelerinin çalıştırılması | Kontrol modu | V/F; sensörsüz vektör kontrolü (SVC) |
Ayarlanabilir hız oranı | 1:100(V/F);1:200(SVC) | |
Hız kontrol doğruluğu | ± %0,5 | |
Hız dalgası | ± %0,5 | |
Başlangıç torku | 0,5Hz/150%(D/F); 0,25Hz/%150 (SVC) | |
Temelli işlevler | Başlangıç frekansı | 0,00±10,00Hz |
ACC ve DEC zamanı | 0,1±65000,0s | |
Taşıyıcı frekansı | 0,5KHzï½16,0KHz | |
Frekans ayarı | UP/DOW ayarı, analog ayar, dijital ayar, çok adımlı hız ayarı, PID ayarı, MODBUS iletişim ayarı, kombinasyon anahtarını ve kanal ayarını gerçekleştirmek için. | |
Başlatma modu | Başlangıç frekansı, DC frenleme ve başlatma | |
Durdurma modu | DEC durdurma, serbest durma, DEC+DC frenleme | |
Enerji frenleme özelliği | Fren ünitesi fren voltajı:320ï½750V | |
DC frenleme özelliği | DC frenleme frekansı: 0ï½500Hz; | |
DC frenleme bekleme süresi: 0±100s; | ||
DC frenleme akımı: %0,0±100,0; | ||
DC frenleme süresi: 0,0±100,0s; | ||
Otomatik voltaj ayarı | Şebeke voltajı geçici olduğunda çıkış voltajını otomatik olarak sabit tutun | |
Ani frekans düşüşü | Güç ağı düşük voltajında sabit veri yolu voltajını koruyun | |
Kontrol terminalleri | Girişi değiştir | Standart 8 kanallı girişler, bunlardan biri yüksek hızlı darbe girişi (HDI) olabilir |
Analog giriş | Standart 2 kanallı girişler, AI1, AI2(0ï½10V veya 0/4~20mA çıkış isteğe bağlı) | |
Anahtar çıkışı | Biri yüksek hızlı darbe çıkışı (HDO) olabilen standart 2 kanallı çok fonksiyonlu toplayıcı çıkışlar. | |
Analog çıkış | Standart 2 kanallı çıkışlar, AO1, AO2(0ï½10V veya 0/4~20mA çıkış isteğe bağlı) | |
Röle çıkışı | Standart 2 kanallı röle çıkışları | |
İletişim arayüzü | RS485 İletişimi | Harici iletişim için RS485 iletişim arayüzü, Modbus protokolünü (RTU modu) destekler. |
Arıza koruması | ACC aşırı akımı, DEC aşırı akımı, sabit hızda aşırı akım, ACC aşırı gerilimi, DEC aşırı gerilimi, sabit hızda aşırı gerilimi, bara düşük gerilimi, motor aşırı yükü, invertör aşırı yükü, giriş gücü kesintisi, çıkış fazı kaybı, redresör modülü aşırı ısınması, invertör modülü aşırı ısınması, harici hata, iletişim hatası, akım algılama hatası, EEPROM çalışma hatası, PID geri besleme hatası, fabrika ayar süresinin gelmesi vb. | |
Tuş takımı ekranı | Görüntülemek | Segment kodunu vurgulayın LCD, invertör bilgilerini görüntüler |
İsteğe bağlı parçalar | Profibus-DP haberleşme kartı, Profinet haberleşme kartı, CANopen kartı, DeviceNet kartı, Modbus Tcp kartı, diferansiyel giriş PG kartı, UVW diferansiyel giriş PG kartı. | |
Diğerleri | Koşu ortamı | İç mekanda, deniz seviyesinden 1 km'den az yükseklikte, toz, aşındırıcı gazlar veya doğrudan güneş ışığı olmadan |
Ortam sıcaklığı | -10ï½+40â, ortam sıcaklığı 40ï½50â arasındayken her ilave 1â için %1 oranında azalma | |
Nem | %5±95 (yoğuşmasız) | |
Rakım | 0±2000 m, deniz seviyesi 1000 m'nin üzerinde olduğunda her ilave 100 m için %1 azalma | |
Titreşim | 0,5G'den az | |
Depolama sıcaklığı | â40ï½+70â |

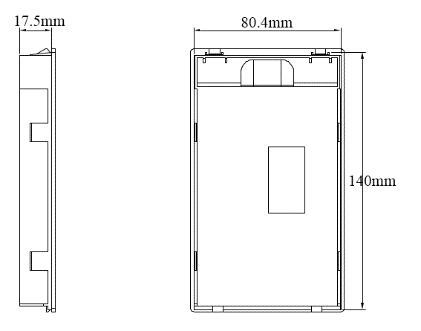

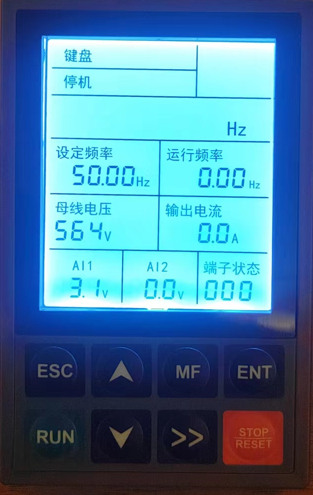

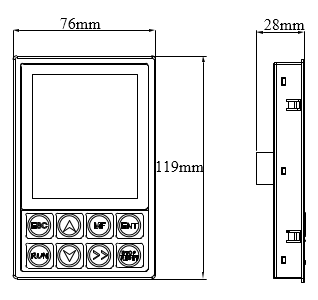

Birim ve LCD ekranın durumu
Sembol | Ad | anlamg | ||
Görüntüleme alanı | KBD/DÖNEM | --- | Kontrol invertörünü klavye veya terminal veya iletişim yoluyla gösterin | |
/İLETİŞİM | ||||
DUR/İLERİ/GERİ | --- | İnverterin hangi durumda olduğunu gösterin | ||
ALARM | --- | Işığın kapalı olması arıza olmadığı anlamına gelir. Arıza kodunu gösterecek şekilde ışık yanıyor, lütfen kılavuza bakın | ||
FREKANS AYARI | Hz. | Geçerli ayar frekansını gösterir, birimi Hz'dir | ||
ÇALIŞMA FREKANSI / SPD | Hz/RPM | Çalışma frekansı ve hız göstergesi | ||
Kullanıcılar bunlardan birini görüntülemeyi seçer | ||||
OTOBÜS HACMİ | V | Mevcut bara voltajını gösterir, birimi V'dir. | ||
ÇIKIŞ CUR / POW | A/Kw | Çıkış akımı ve güç göstergesi; Kullanıcılar bunlardan birini görüntülemeyi seçerler. | ||
AI1 | V/MPa | AI1 ve AI2 ekranı. Geçerli analog giriş durumudur, kullanıcının seçimine göre görüntülenir, birimi V veya MPa'dır. | ||
AI2 | V/Mpa | |||
Kendin Yap&Yap | --- | Terminal durumu ekranı, DI1-DI7 ve HDI giriş durumu sağdaki XX alanı tarafından belirlenir. DI1~DI7 ondalık sistemde görüntülenir. Röle çıkışı 1, röle çıkışı 2 ve DO durum çıkışı soldaki X alanı tarafından görüntülenir, 4 bit tarafından kontrol edilir ve onaltılık ekrana dönüştürülür |
İşlevler düğme sayısı
Düğme |
Ad |
İşlev |
|
Programlama/ Çıkış tuşu |
1. seviye menüye girin veya çıkın; 2. seviye menüden 1. seviye menüye dönün; 3. seviye menüden 2. seviye menüye dönün. |
|
Çok fonksiyonlu anahtar |
Çok işlevli seçime göre çalıştırın ÂÂÂÂ[2] |
|
Koşmak anahtar |
Tuş takımı çalıştırma komutu referans modunda tuş kullanılır İnverterin start kontrolü için. Kendi kendini tanımlama parametresini ayarladıktan sonra anahtar Parametrenin kendini tanımlaması için invertörü başlatmak için kullanılır. |
|
Girmek anahtar |
1. seviye menünün fonksiyon grubu onayından sonra, 2. seviye menüye girin; 2. seviye menünün fonksiyon grubu onayından sonra, 3. seviye menüye girin; Fonksiyon parametreleri ayar onayından sonra 3. seviye menüsü, 2. seviye menüye dönüş; Şifre doğrulama durumunda şifre girişi tamamlanmış. |
|
Sağa kaydırma anahtar |
1./2. seviyede fonksiyon grubu düzenleme adımı [1] seçimi menü; Fonksiyon parametreleri ayarları 3. adım seçimini düzenleme seviye menüsü; Durdurma parametresi görüntüleme durumunda, çalışan parametre görüntüleme durum ve arıza görüntüleme durumu, ekran parametreleri seçimi; Şifre doğrulama durumunda bit seçimini düzenleyin. |
|
Durdur/Sıfırla anahtar |
Tuş takımı çalıştırma komutu referans modunda, tuş aşağıdakiler için kullanılır: invertörün kontrolünü durdurun; Diğer çalıştırma komutu referans modlarında bu tuş, invertörün korumasını durdurma [3]; Arıza veya durma durumunda anahtar, sıfırlama anahtarı olarak kullanılır. Arıza alarmı bilgilerini temizleyin. |
|
YUKARI anahtar |
1./2. düzey menüdeki fonksiyon grubunu artırın giderek; 3. seviye menüdeki fonksiyon parametreleri ayarlarını artırın giderek; Ayarlanan frekansı kademeli olarak artırın. |
|
AŞAĞI anahtar |
1./2. düzey menüdeki fonksiyon grubunu azaltın giderek; 3. seviye menüdeki fonksiyon parametreleri ayarlarını azaltın giderek; Ayarlanan frekansı kademeli olarak azaltın. |
|
Potansiyometre |
Frekansı ayarlayın; Torku ayarlayın. |
Not:
1. Düzenleme adımını birler, onlar olacak şekilde seçin veya sağ kaydırma tuşuyla yüzlerce.
2. Çok işlevli işlevler için işlev koduna (F05.04) bakın. seçim.
3. Durdurma komutunu gönderdikten sonra çalıştırmanız gerekir. geçerli çalıştırma komutu referans modelindeki temizleme komutu

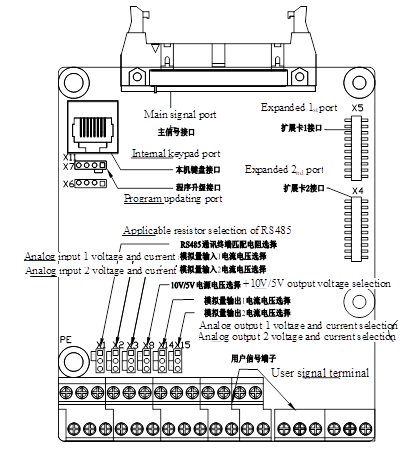

Kontrol panosunun şematik diyagramı

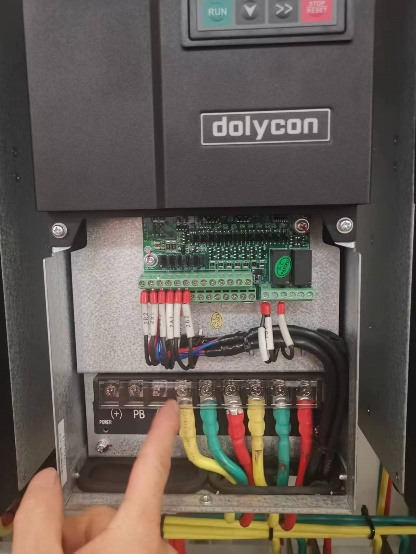

Kontrol panosu terminali
Kontrol terminali fonksiyon tablosu
Kategori | Terminal name | Terminal işlevi | Teknik özellikler |
Girişi değiştir | +24V | +24V güç kaynağı | 24V±%10, GND'den dahili izolasyon. maks. 200mA yük |
Şifre | Harici güç giriş terminali (dijital giriş terminalinin güç kaynağı) | Varsayılan olarak +24V ile kısa devre | |
DI1ï½DI7 | Giriş terminallerini değiştir 1ï½7 | Giriş özellikleri: 24V, 5mA | |
İGE | Yüksek hızlı darbe girişi veya anahtar girişi | Darbe giriş frekans aralığı: 0ï½50kHz | |
Yüksek seviye voltajı: 24V | |||
COM | +24V güç kaynağı veya harici güç topraklaması | GND'den dahili izolasyon | |
Anahtar çıkışı | YAPMAK | Açık kolektör çıkışı, ortak CME terminali | Harici voltaj aralığı: 0ï½24V |
HDO | Yüksek hızlı darbe çıkışı veya açık kolektör çıkışı, ortak COM terminali | Darbe çıkış frekans aralığı: 0ï½50kHz | |
COM | HDO ortak terminali | GND'den dahili izolasyon | |
Analog giriş | +10V/5V | Yerel beslemeler +10V veya 5V güç çıkışı | Çıkış voltajı: X13 aracılığıyla 10V veya 5V mevcuttur, isteğe bağlı |
Çıkış akımı aralığı: 0ï½50mA | |||
(Potansiyometre +10V /5V ile GND arasına bağlanırsa direnç 2kΩ'den az olmamalıdır.) | |||
AI1/AI2 | Analog giriş terminali 1 | Giriş voltajı ve akımı isteğe bağlıdır | |
Giriş voltajı aralığı: 0ï½10V | |||
Giriş akımı aralığı: 0/4ï½20mA | |||
GND | Analog zemin | COM'dan dahili izolasyon | |
Analog çıkış | AO1/AO2 | Analog çıkış terminali | Çıkış voltajı ve akımı isteğe bağlıdır |
Çıkış voltajı aralığı: 0ï½10V | |||
Çıkış akımı aralığı: 0/4ï½20mA | |||
GND | Analog zemin | COM'dan dahili izolasyon | |
Röle çıkışı | T1A/TIB/TIC | Röle çıkışı | T1A-T1B: normalde kapalı |
T1A-T1C: normalde açık | |||
Kontak kapasitesi: 250VAC/3A, 30VDC/1A | |||
T2A/T2B/T2C | Röle çıkışı | T2A-T2B: normalde kapalı | |
T2C: normalde açık | |||
Kontak kapasitesi: 250VAC/3A, 30VDC/1A | |||
İletişim arayüzü | 485+/485- | RS485 iletişim arayüzü | RS485 iletişim arayüzü |

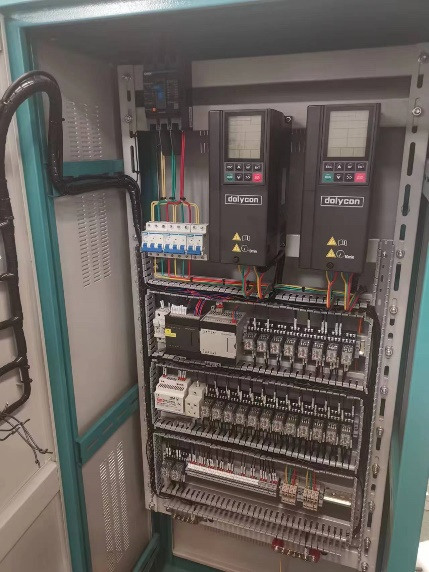

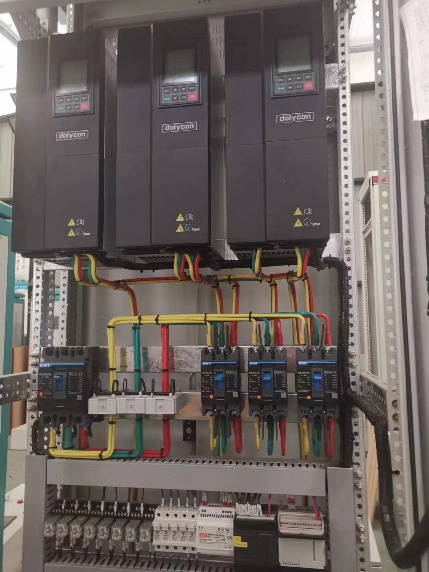

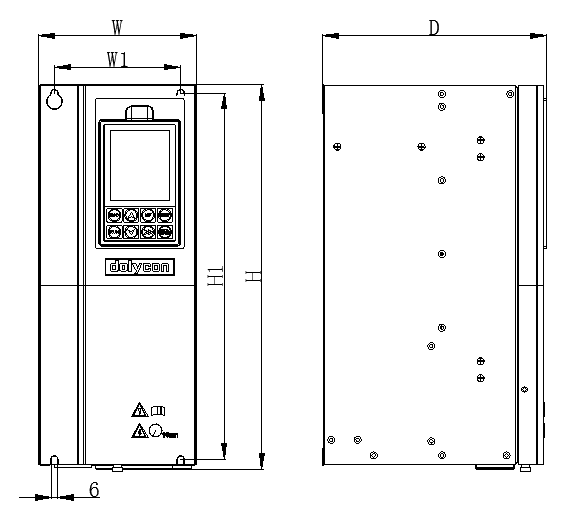

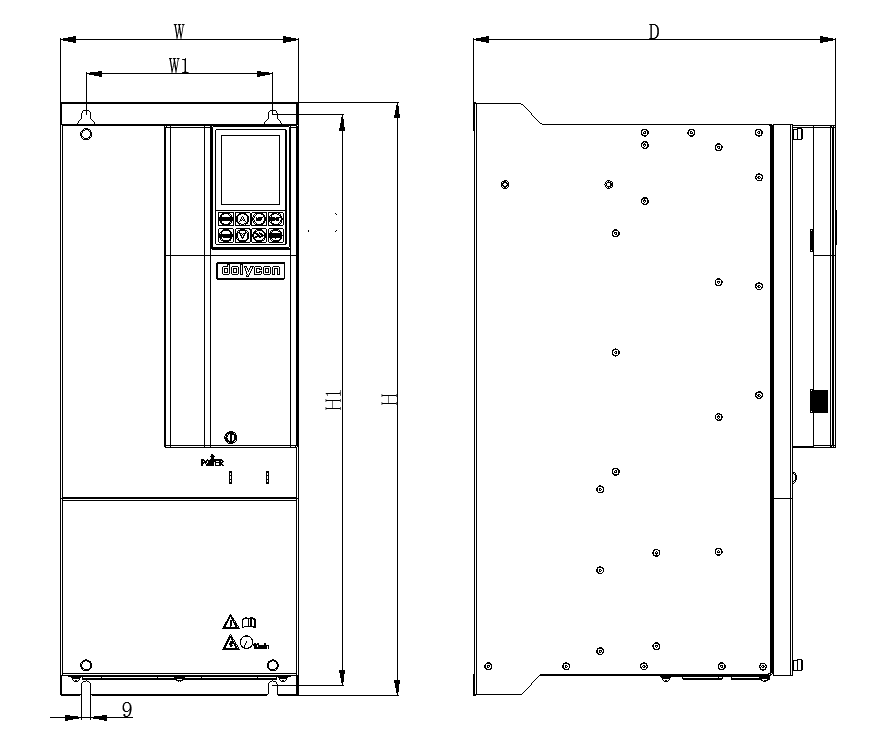

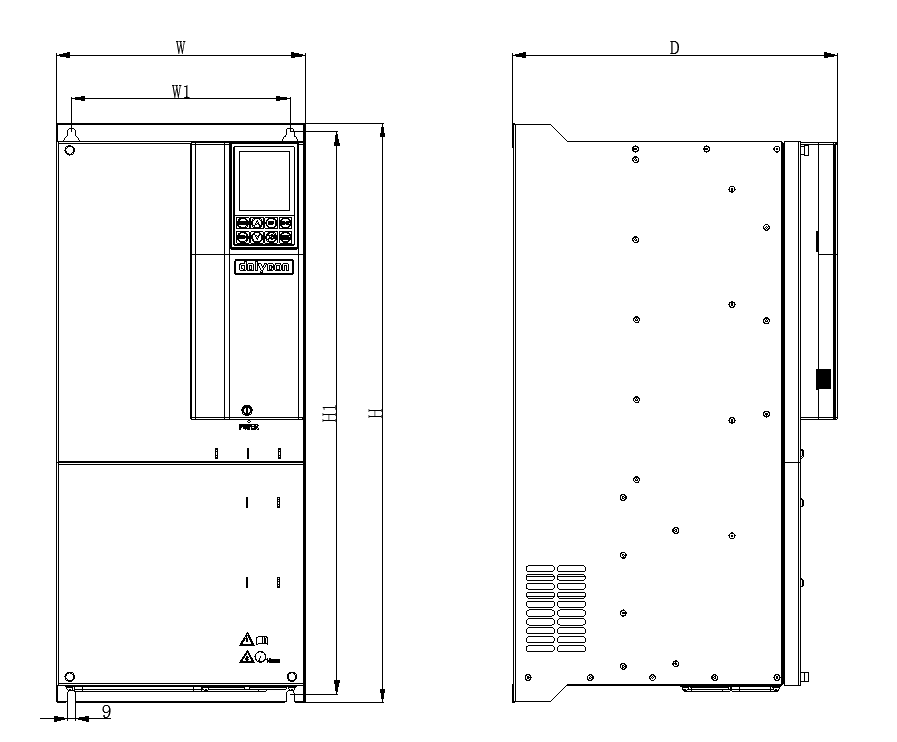

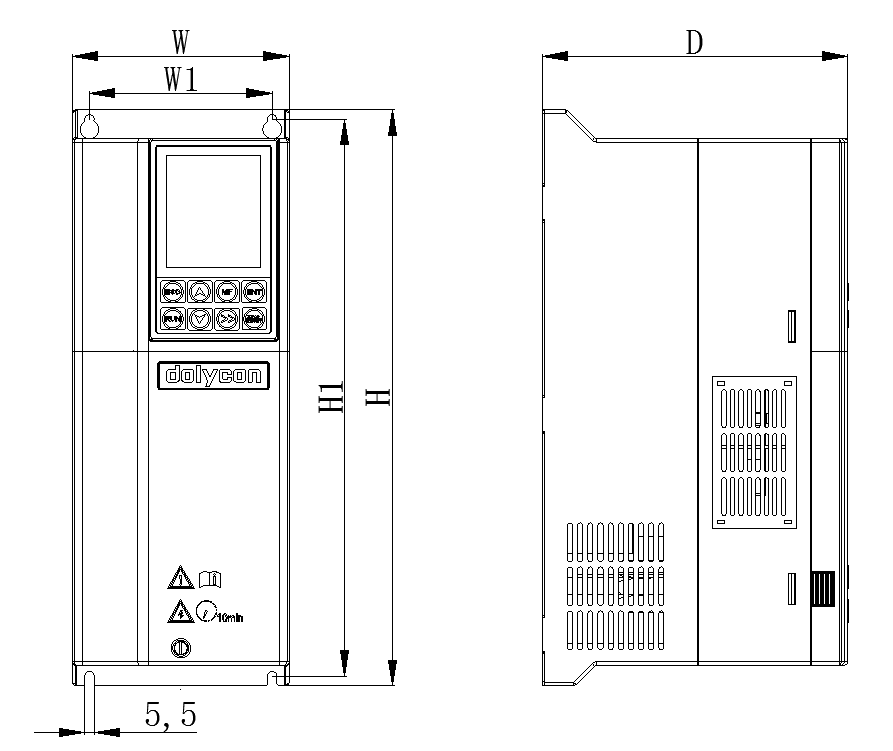

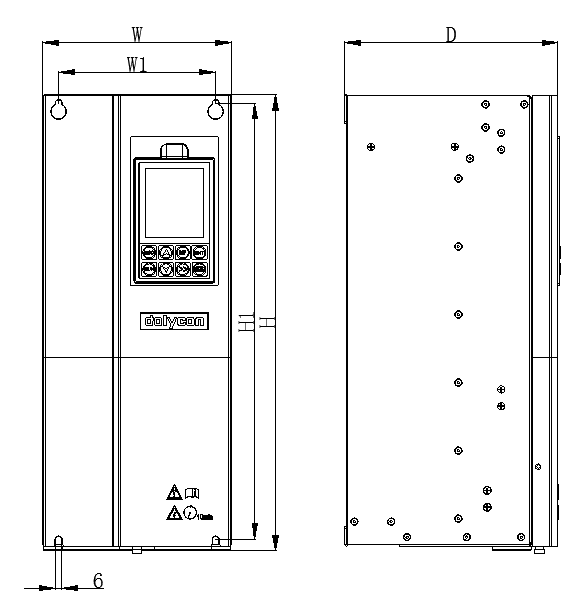

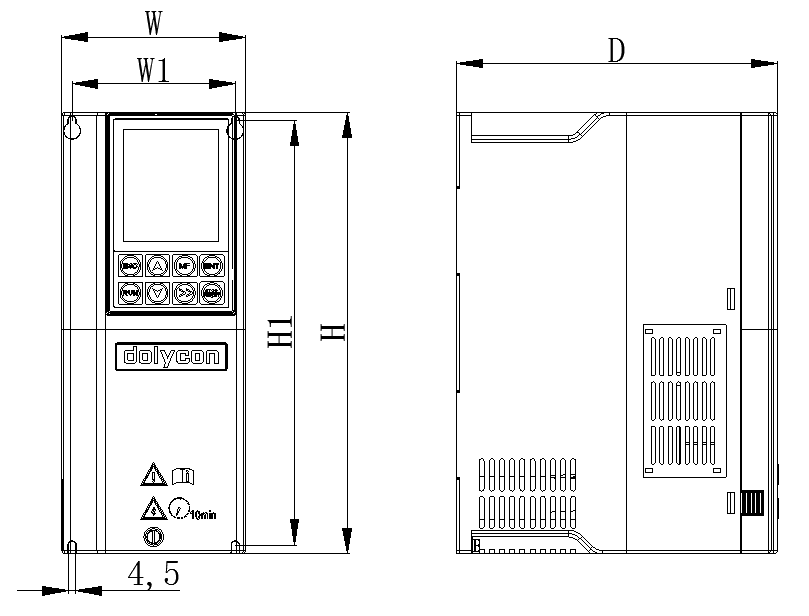

Ürün ana hatları ve kurulum boyutu, ağırlığı
a) XI modelleri
CT500-4T-4.0G-B ~ CT500-4T-7.5G-B için uygundur
b) X2 modelleri
CT500-4T-11G-B ~ CT500-4T-15G-B
için uygundur
c) X3 modelleri
CT500-4T-18.5G-B ~ CT500-4T-22G
için uygundur
d) X4 modelleri
CT500-4T-30G ~ CT500-4T-37G
için uygundur
e) X5 modelleri
CT500-4T-45G ~ CT500-4T-110G
için uygundur
f) X6 modelleri
CT500-4T-132G ~ CT500-4T-160G
için uygundur

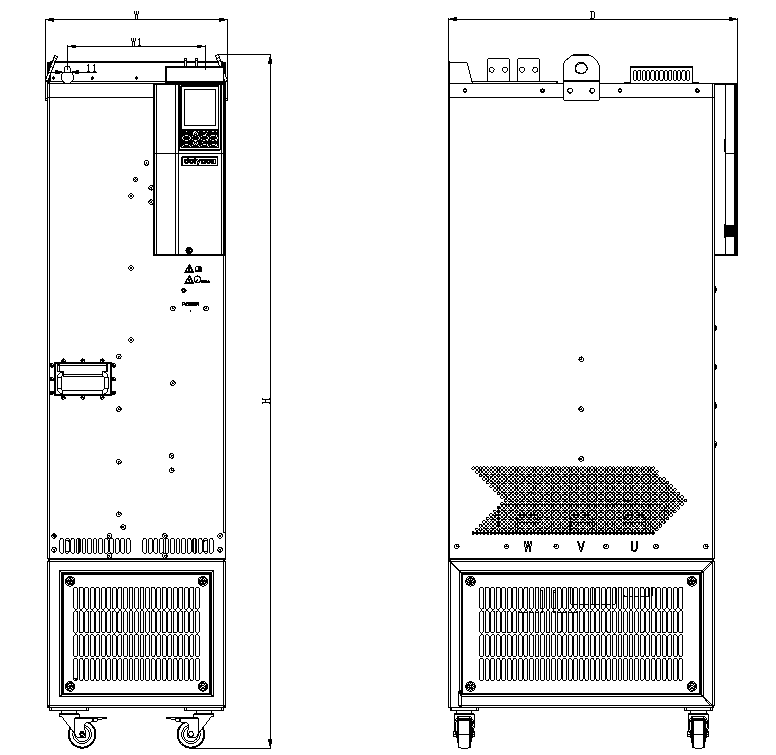

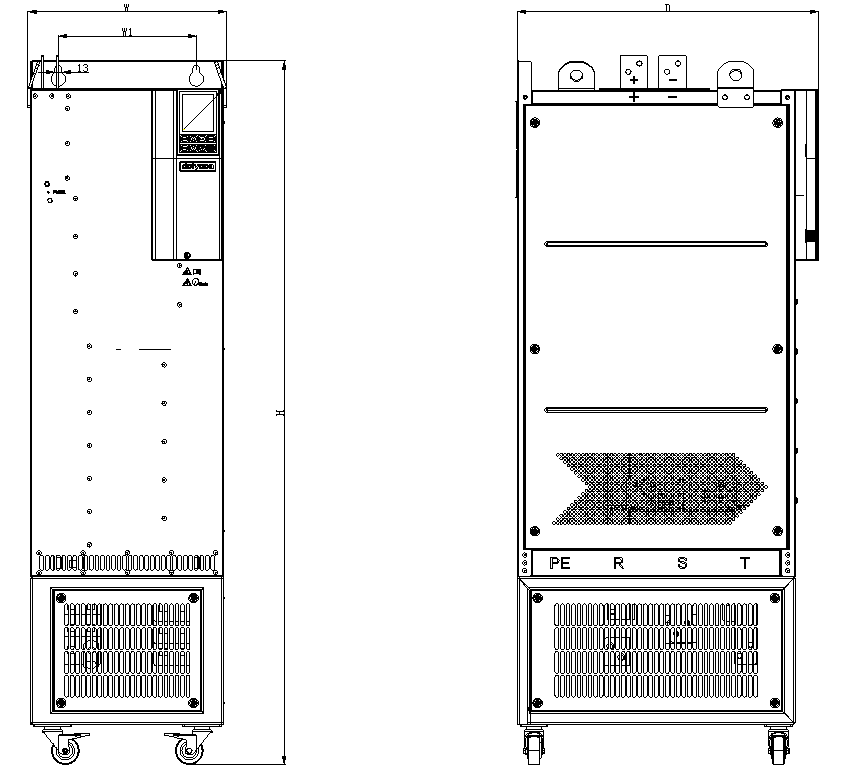

g) X7 modelleri
CT500-4T-185G ~ CT500-4T-280G
için uygundur
g) X8 modelleri
CT500-4T-315G ~ CT500-4T-400G için uygundur
CT500 Yapısı, montaj boyutu ve ağırlığı
İnvertör modu | Görünüm ve boyutlar (mm) | |||||
K | H | D | W1 | W2 | H1 | |
CT500-2S-0.7G-B | 126 | 186 | 155 | 115 | --- | 175 |
CT500-2S-1.5G-B | ||||||
CT500-2S-2.2G-B | ||||||
CT500-4T-0.7G-B | ||||||
CT500-47-1.5G-B | ||||||
CT500-4T-2.2G-B | ||||||
CT500-4T-4.0G-B | 108 | 260 | 188.5 | 96 | --- | 250 |
CT500-4T-5.5G-B | ||||||
CT500-4T-7.5G-B | ||||||
CT500-4T-11G-B | 128 | 340 | 180.5 | 108 | --- | 329 |
CT500-4T-15G-B | --- | |||||
CT500-4T-18.5G-B | 150 | 365.5 | 212.5 | 120 | --- | 348 |
CT500-4T-22G-B | ||||||
CT500-4T-30G-B | 180 | 436 | 203.5 | 150 | --- | 417 |
CT500-4T-37G-B | ||||||
CT500-4T-45G | 230 | 572,5 | 350 | 180 | --- | 550.5 |
CT500-4T-55G | ||||||
CT500-4T-75G | ||||||
CT500-4T-90G | ||||||
CT500-4T-110G | ||||||
CT500-4T-132G | 280 | 652,5 | 366 | 246 | --- | 632.5 |
CT500-4T-160G | ||||||
CT500-4T-185G | 330 | 1252,5 | 522,5 | 250 | --- | --- |
CT500-4T-200G | ||||||
CT500-4T-220G | ||||||
CT500-4T-250G | ||||||
CT500-4T-280G | ||||||
CT500-4T-315G | 360 | 1275 | 546,5 | 250 | --- | --- |
CT500-4T-355G | ||||||
CT500-4T-400G |
